SK 650 · Fischer Elektronik

Extrudált hűtőborda 200 mm

Name: Hűtőborda SK 650
Brand: Fischer Elektronik
SKU: SK 650

3D KÉP

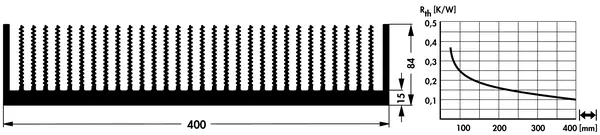

GYÁRI RAJZ

AJÁNLATKÉRÉS · KONFIGURÁCIÓ

SK 650 200 SA MÁSOLVA ✓

Passzív hűtőborda közepes és nagy teljesítményű félvezetőkhöz. Gyári hossz, egyedi vágatás kérésre.

Mennyiség

Hossz · gyári

Felületkezelés

Egyedi hossz / megmunkálás

◇ A konfigurációt az ajánlatkérésben rögzítjük; az árat egyedi ajánlatban, e-mailben küldjük.

GYÁRI ADATLAP SZAKTANÁCSADÁS

Termikus ellenállás0.1–0.37K/W

Keresztmetszet400 × 84mm

Lemezvastagság15mm

AnyagAlMgSi 0.5

Cikkszám

SK 650 200 SA

Gyártó

Fischer Elektronik

Kategória

Standard extrudált hűtőborda

Profilcsalád

Szélesség · W

400 mm

Magasság · H

84 mm

Lemezvastagság

15 mm

Gyári hosszok

150 · 200 · 300 mm

Termikus ellenállás · R_th

0.1–0.37 K/W

Felületkezelés

AL · SA · ME

Egyedi megmunkálás

igen — egyedi hossz / CNC

Anyag

Alumínium ötvözet · AlMgSi 0.5 (EN AW-6063)

TERMIKUS TELJESÍTMÉNY

FELÜLETKEZELÉS:

KONVEKCIÓ:

Disszipációs határ — W · ΔT = 50 K

Javasolt max. — W · ΔT = 30 K · biztonsági

R_th · L · MODELLEZETT GÖRBE

R_th · munkapont — K/W

Hossz · L 200 mm · kattints a görbére

◇ Modellezett görbe. A két R_th-végpont (0.37–0.1 K/W) a Fischer Elektronik által publikált valós adat; a görbe ezt a gyári hossztartományra (150–300 mm) illeszti szabványos teljesítménygörbével. A köztes és a felület/konvekció szerinti értékek becsültek. Pontos méretezéshez lásd a gyári adatlapot, vagy kérje szaktanácsadásunkat.
