SK DC 02 1 · Fischer Elektronik
Extrudált hűtőborda 76 mm
3D KÉP

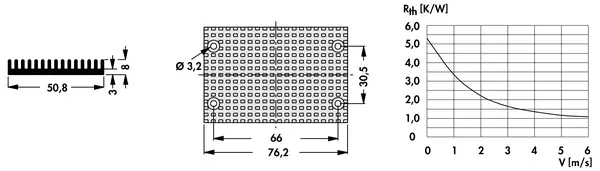

GYÁRI RAJZ
AJÁNLATKÉRÉS · KONFIGURÁCIÓ
SK DC 02 1 76 SA
MÁSOLVA ✓
Passzív hűtőborda közepes és nagy teljesítményű félvezetőkhöz. Gyári hossz, egyedi vágatás kérésre.
db
◇ A konfigurációt az ajánlatkérésben rögzítjük; az árat egyedi ajánlatban, e-mailben küldjük.
Termikus ellenállás1.1–5.25K/W
Keresztmetszet50.8 × 8mm
Lemezvastagság3mm
AnyagAlMgSi 0.5
Cikkszám
SK DC 02 1 76 SA
Gyártó
Fischer Elektronik
Kategória
Standard extrudált hűtőborda
Profilcsalád
SK
Szélesség · W
50.8 mm
Magasság · H
8 mm
Lemezvastagság
3 mm
Gyári hosszok
10 · 16,5 · 20 · 76 mm
Termikus ellenállás · Rth
1.1–5.25 K/W
Felületkezelés
AL · SA · ME
Egyedi megmunkálás
igen — egyedi hossz / CNC
Anyag
Alumínium ötvözet · AlMgSi 0.5 (EN AW-6063)
TERMIKUS TELJESÍTMÉNY
FELÜLETKEZELÉS:
KONVEKCIÓ:
Disszipációs határ
—
W · ΔT = 50 K
Javasolt max.
—
W · ΔT = 30 K · biztonsági
Rth · L · MODELLEZETT GÖRBE
Rth · munkapont
—
K/W
Hossz · L
76
mm · kattints a görbére
◇ Modellezett görbe. A két Rth-végpont (5.25–1.1 K/W) a Fischer Elektronik
által publikált valós adat; a görbe ezt a gyári hossztartományra (10–76 mm) illeszti szabványos
teljesítménygörbével. A köztes és a felület/konvekció szerinti értékek becsültek. Pontos méretezéshez lásd a
gyári adatlapot, vagy kérje szaktanácsadásunkat.
